随着半导体技术的飞速发展，芯片作为信息技术的核心载体，其性能与质量的提升成为了推动科技进步的关键。然而，芯片在长期使用过程中不可避免地会出现老化现象，这直接影响了电子产品的性能和寿命。因此，芯片老化测试成为了半导体行业中至关重要的环节。本文将深入探讨芯片老化测试面临的挑战，并介绍一款能够轻松破局的半导体测试探针。

芯片老化测试是通过模拟长期使用及各种[敏感词]环境下的实际工作条件，对芯片进行全面测试评估的过程。其目标是验证芯片在长时间使用和[敏感词]情况下的稳定性和可靠性。然而，这一测试过程面临着诸多挑战：

‌●测试复杂度高‌：随着芯片集成度的不断提高，老化测试的复杂度和难度也在不断增加。测试人员需要模拟各种环境因素，如高温、低温、高湿度等，以验证芯片在不同环境下的稳定性。

●‌测试时间长‌：老化测试需要长时间的运行，以评估芯片的寿命和性能衰减情况。这不仅消耗了大量的时间和资源，也对测试设备和环境提出了极高的要求。

●‌测试精度要求高‌：为了确保测试结果的准确性，老化测试需要高精度的测试设备和探针。任何微小的误差都可能导致测试结果的偏差，从而影响对芯片性能的判断。

面对芯片老化测试的诸多挑战，一款高性能的半导体测试探针成为了破局的关键。这款探针以其独特的设计和卓越的性能，在芯片老化测试中发挥了重要作用。

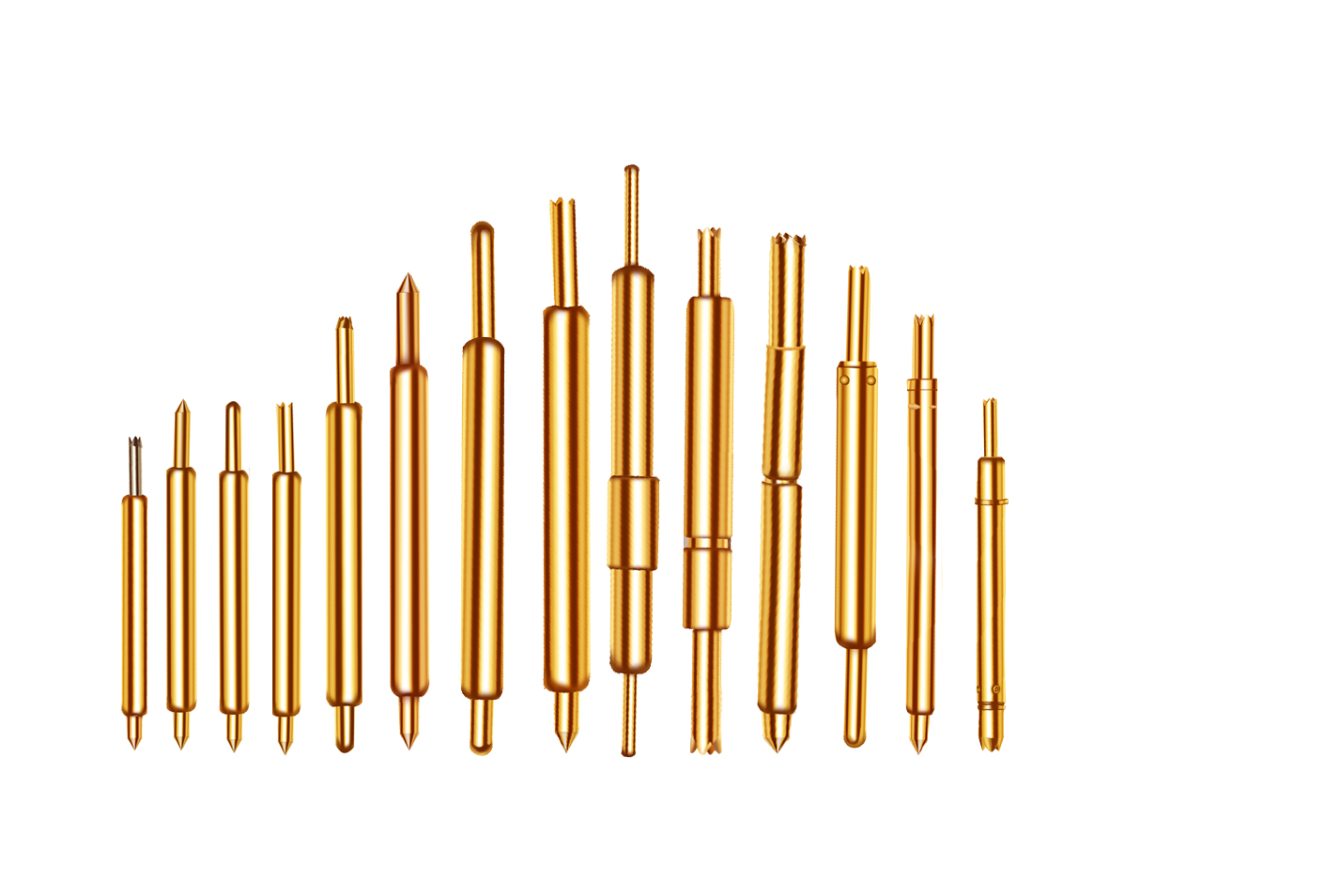

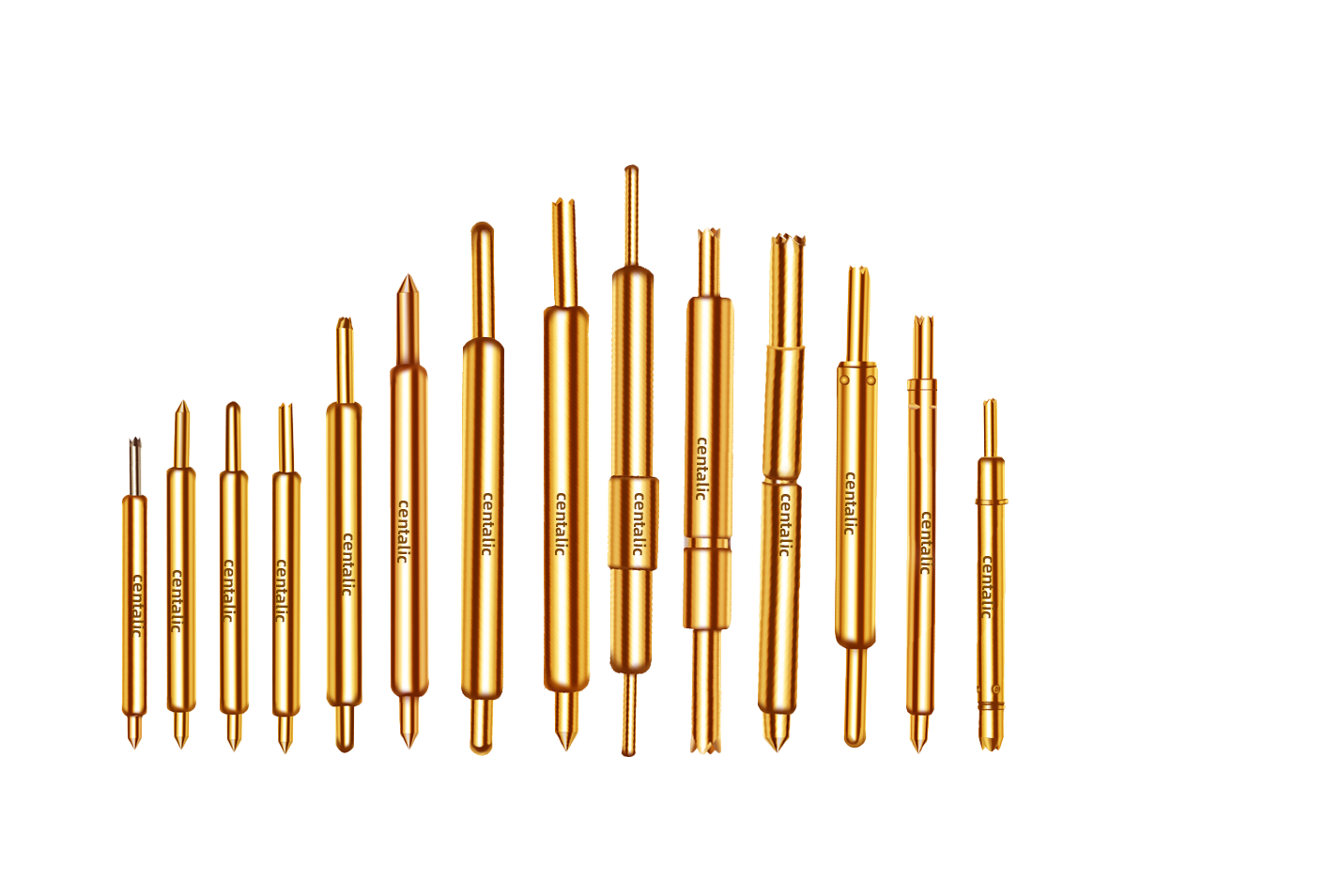

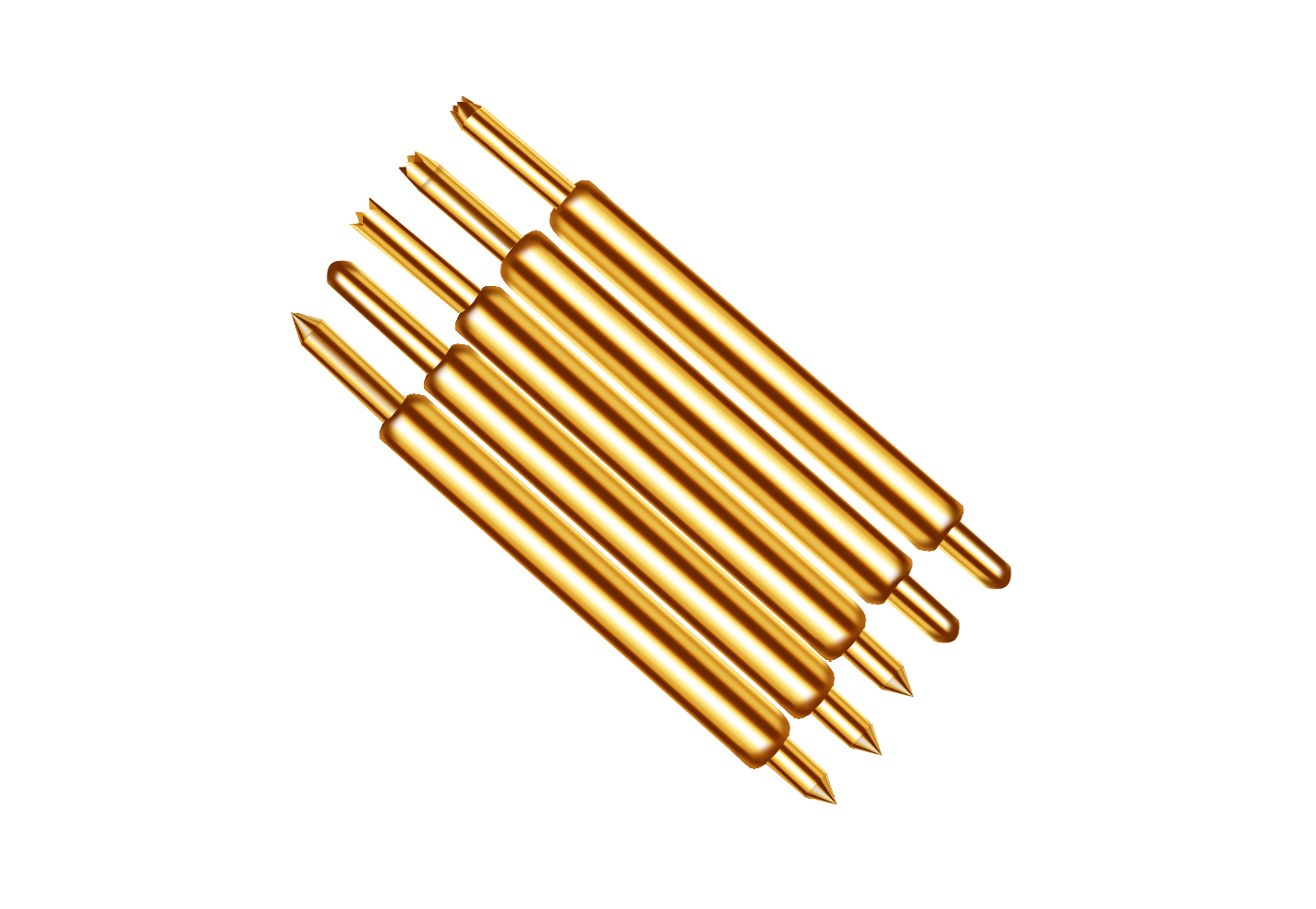

半导体测试探针一般由针头、针管、弹簧等基本部件经精密仪器铆压后形成。由于芯片产品的尺寸非常微小，探针的尺寸要求达到微米级别，是一种高端精密电子元器件。这款探针采用了先进的制造工艺和材料，确保了其高精度和稳定性。

探针的针头采用了优质的材料，如黄铜、铍铜，这些材料具有优异的硬度、柔韧性和耐腐蚀性。同时，探针内部配备了精密的弹簧结构，能够在测试过程中提供稳定的接触力，确保测试信号的准确传输。

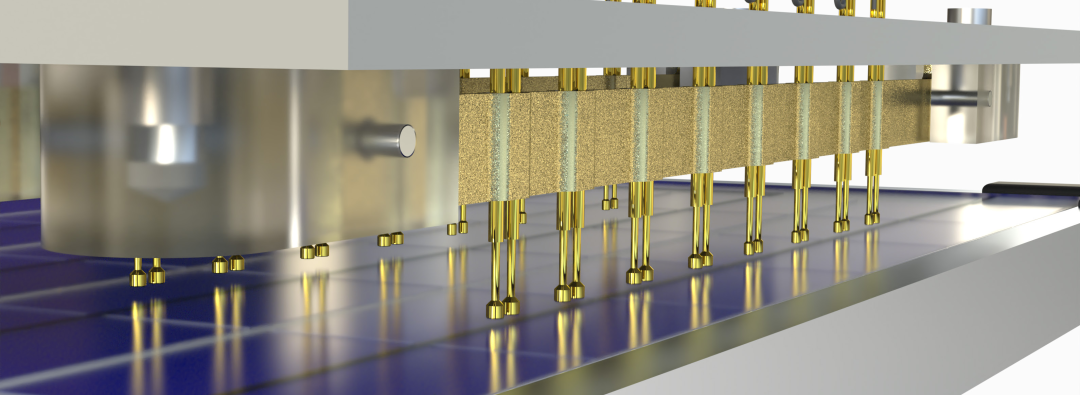

半导体测试探针广泛应用于芯片设计验证、晶圆测试及成品测试等多个环节。在芯片老化测试中，探针通过与测试机、分选机、探针台等设备的配合使用，实现了对芯片引脚或锡球与测试机之间的精密连接。

在测试过程中，探针能够准确地施加输入信号并采集输出信号，从而判断芯片的功能和性能是否符合设计要求。

为了应对半导体技术的不断发展，半导体测试探针在设计和制造上不断进行创新和突破。先得利通过优化探针的结构设计、材质选择和弹力大小等方面，提高了探针的测试精度和稳定性。

此外，探针还采用了先进的防腐蚀技术和表面镀金处理，增强了其电气性能、稳定性和耐久性。这些创新不仅延长了探针的使用寿命，还提高了测试效率，降低了生产成本。

随着半导体技术的不断进步和市场需求的不断变化。先得利探针将更加注重创新和突破，以满足更加复杂和多样化的测试需求。一方面，探针将采用更先进的材料和制造工艺，提高其精度和稳定性。另一方面，探针还将与智能化测试设备相结合，实现更加高效和准确的测试过程。
