当 AI 大模型、自动驾驶、算力集群成为科技产业的高频热词，AI 芯片这条黄金赛道正以惊人的速度扩张。然而，每一颗高性能AI芯片从设计蓝图走向实际应用，都离不开一道关键的“质检关”—— 半导体高频针的精准校验。这些看似微小的精密器件，如同芯片产业的“微观听诊器”，用高精度守护着芯片的性能与可靠性，成为AI芯片赛道崛起背后不可或缺的核心支撑。

一、先搞懂：什么是半导体高频针？

在半导体产业链中，探针虽小巧，却是测试环节不可或缺的核心耗材。它一端连接芯片引脚（或晶圆锡球），另一端对接测试机，通过精准传输电信号，检测芯片的导通性、电流稳定性、功能完整性，甚至在高温环境下的老化表现。

1、核心定位：探针卡的“心脏”

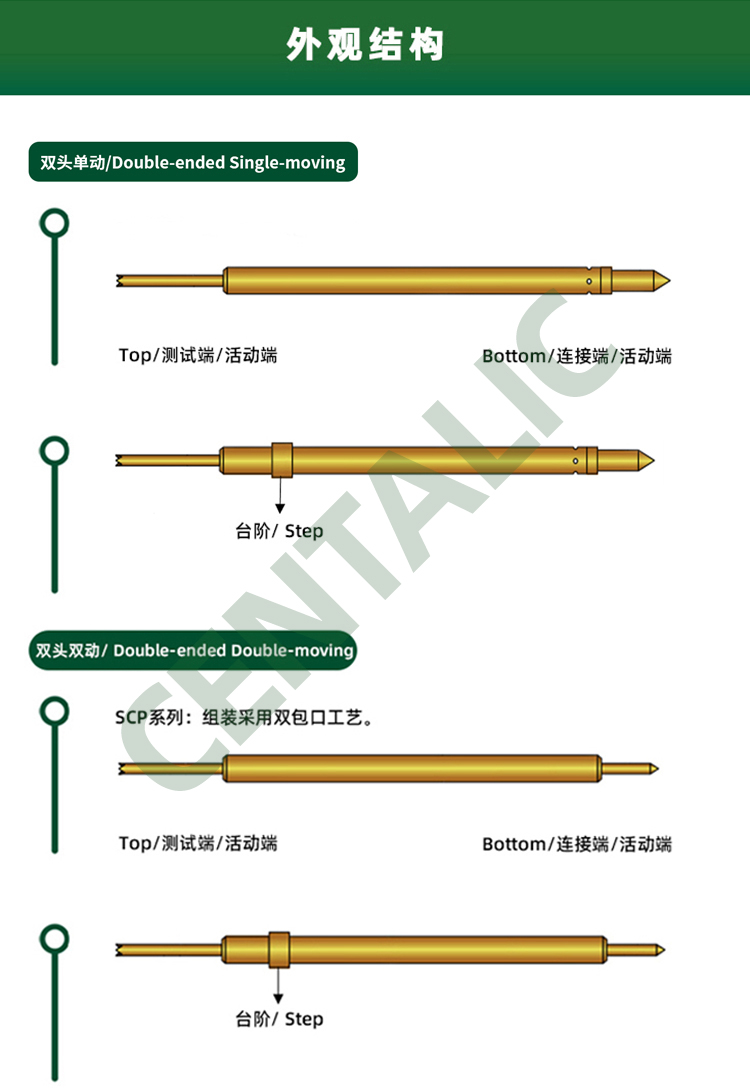

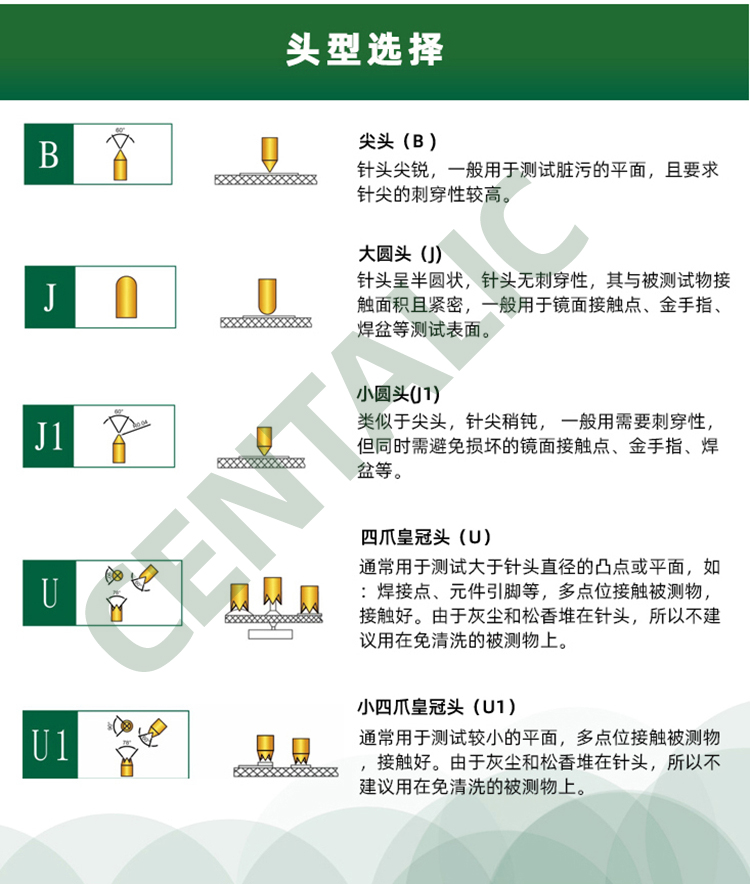

它主要由弹簧、针管、针头三部分组成，按结构可分为双头单动和双头双动两大系列。针头头型可根据待测点形态灵活选择，常见的有B头（尖）、J头（圆）、J1头（小圆）、U头（爪）、U1头（小爪）等，以适应不同焊盘材质与接触需求。高频针的典型特点是体积细小、测试精度要求极高。

探针一般不是独立使用的，而是集成在“探针卡”或“测试座”中，扮演着测试部件核心组件的角色——也因此被称为探针卡的“心脏”。

目前，先得利可加工此类半导体高频针的小直径规格为：针头φ0.06mm、针管φ0.10mm，并支持来图来样定制。

2、探针的应用

探针主要用于：各类通讯功率电子部件、半导体晶圆测试、芯片封装测试等环节，极低的接触电阻，超高的带宽，可以满足5-40G高频率信号测试要求。

二、AI芯片崛起，为何探针成为核心刚需？

AI芯片拥有百亿甚至千亿级晶体管，引脚间距不断缩小，对测试探针提出远超传统芯片的要求，使探针成为AI芯片量产的“刚需部件”。

以先得利为例，其半导体高频针系列在精度、性能、效率三方面适配AI芯片的测试要求：

1、精度适配：应对高密度挑战

随着AI芯片制程向7nm、5nm乃至3nm演进，引脚间距从传统的0.5mm缩减至0.1mm甚至更小，晶圆密度大幅提升。探针必须具备极高的尺寸精度，才能在微小空间内精准对接每个引脚，避免偏移和信号干扰。先得利半导体高频针针尖精度达到微米级，可满足细间距引脚对接触精度的要求。

2、性能适配：满足高频需求

AI芯片运算中产生的高频信号，要求探针具备超低接触电阻。若接触电阻过大，会导致信号损耗、测试失真，在先得利探针产品中，其接触电阻控制在较低水平，并具有良好的稳定性，确保测试数据准确可靠。

3、效率适配：支撑大规模量产

AI芯片市场需求爆发，量产效率至关重要。探针的使用寿命与稳定性直接决定测试效率。高端探针经精密热处理与表面处理，可承受数十万次以上插拔。先得利通过优化弹簧设计与材料热处理，具备超长使用寿命，支撑大规模批量测试，降低停机换针成本，助力芯片快速量产。

三、AI芯片赛道下，探针的技术迭代与行业趋势

伴随AI芯片向更高算力、更小尺寸演进，探针同步升级，行业迎来三大清晰趋势。

1、技术迭代：向更精密、更耐用升级

探针尺寸不断突破，针头直径向更微小尺度演进，公差控制持续收紧，以适配3nm及以下制程。材质与工艺同步优化，降低接触电阻、提升耐磨性。

2、需求升级：高端探针缺口扩大，国产替代加速

全球AI算力芯片测试需求快速增长，高端探针及探针卡需求持续放量，国内行业迎来机遇。过去高端探针主要依赖进口，如今国内企业加大研发投入，逐步实现突破。

3、场景延伸：从测试到全生命周期管控

未来，探针的应用不再局限于出厂测试，而是向设计验证、老化测试、故障诊断等全生命周期延伸。例如，在设计验证阶段，探针可精准检测芯片设计缺陷，为优化提供数据支撑。

小小探针，虽不显眼，却是AI芯片从设计走向量产的关键守门人。随着国产探针企业在微纳加工、材料工艺上的持续突破，这条“黄金赛道”的底层基石正变得更加坚实。测得出良率，才撑得起算力——这枚探针，值得被看见。
