在集成电路产业链的精密链条中，半导体探针是极易被外界忽视却不可或缺的核心零部件。它贯穿芯片设计验证、晶圆制造测试、封装测试全流程，充当芯片与测试设备之间的 “信号桥梁”，直接决定芯片良率、测试效率与产业成本，是IC产业从研发到量产的“隐形守门人”。

探针一般由针头、针管、弹簧三个基本部件经精密仪器铆压预压之后形成。由于半导体产品的体积较小，尤其是芯片产品的尺寸非常细微，探针的尺寸要求达到微米级别，是一种高端精密电子元器件，其制造技术含量高。

在晶圆或芯片测试时，探针一般用于晶圆/芯片引脚或锡球与测试机之间的精密连接，实现信号传输以检测产品的导通、电流、功能和老化情况等性能指标。

不同用途的探针外观有所不同，但探针内部基本上都有精密的弹簧结构，产品表面一般镀金，具有很强的防腐蚀性、电气性能、稳定性和耐久性。作为半导体测试设备中的关键部件，探针的结构设、材质、弹力大小等均对探针的稳定性、信号传导[敏感词]度等有影响，进而影响探针的测试精度。

从产业链视角来看，探针贯穿半导体产品设计、制造、封装测试及应用的全过程，主要覆盖三大关键阶段：

设计验证阶段：芯片设计完成后，探针用于验证芯片设计的功能是否符合预期，帮助设计人员在流片前发现问题、优化设计。

晶圆测试：在芯片切割封装之前，搭载数百至数千根探针的“探针卡”同时对整片晶圆上的芯片进行接触测试。这一阶段如同“产前筛查”，快速筛选出功能缺陷品，避免其流入高成本的封装环节，直接关乎制造成本与效率。

成品测试：芯片完成封装后，探针在测试插座中对单个芯片进行全面的功能与性能验证。这是交付前的“终体检”，确保每一颗出厂芯片都符合设计规范，能在真实应用中稳定工作。

一枚高端芯片需经历成千上万次探针接触，探针本身的精度、稳定性与耐久性，直接决定了测试良率的准确性与产品的终质量。

先得利成立于1992年，为香港先得利科技发展有限公司全资子公司，是一家集研发、生产、销售、技术服务为一体的[敏感词]高新技术企业。是我国较早从事规模化、专业生产各类测试探针及精密小五金产品的企业之一。公司引进国内外先进的生产、检验设备，实行从产品技术研发、原材料及各工序制成的生产加工、成品销售等“一条龙”式生产管理模式，全面高效配合客户研发测试项目的探针。

在技术参数方面，先得利可加工的半导体探针小针头Φ0.06 mm，针管Φ0.10 mm。其半导体探针有极低的接触电阻，超高的带宽，可以满足5-40G高频率信号测试要求。覆盖从消费电子到5G通信芯片的多种测试场景。

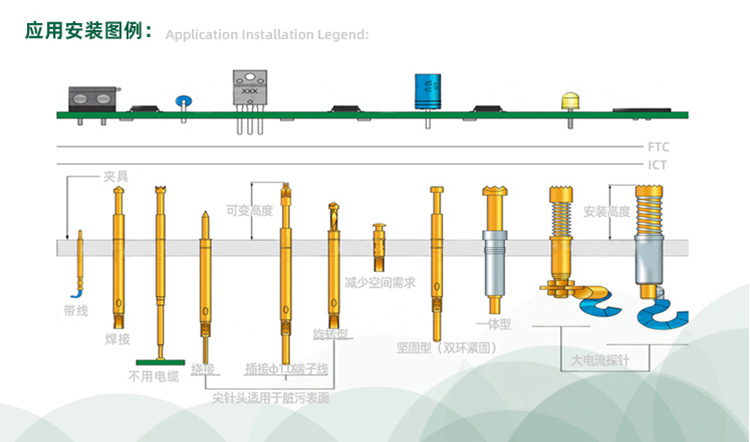

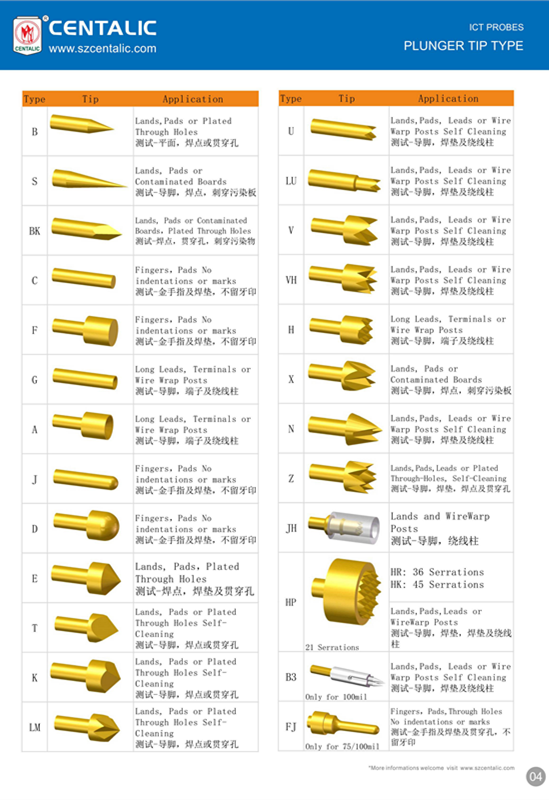

在产品矩阵方面，先得利构建了覆盖半导体全产业链的探针解决方案体系。其核心产品包括：用于晶圆测试与芯片封测的半导体测试针系列；用于在线电路测试的ICT测试针系列；用于高温高电流场景的大电流针系列；用于精密间距连接器测试的弹片针系列；用于微小电阻测试的开尔文针系列；以及射频针、无磁探针、PCB弹簧针、充电针等，广泛应用于半导体芯片、手机屏模组、汽车电子、医疗设备、航天军工、新能源、智能家居穿戴等多元领域。

当前，半导体探针技术正朝着更高精度、更强性能和更宽应用场景的方向加速演进。在技术层面，行业呈现出三大显著趋势：

更高精度与微细加工：随着芯片制程向2nm及更先进节点演进，芯片焊盘尺寸已缩小至50微米以下，探针需要在不到100微米的空间内实现精准接触。

更高频率与信号完整性：5G/6G通信、AI算力芯片、自动驾驶等新兴应用对高频信号测试提出了更高要求，探针的阻抗匹配与损耗控制成为关键技术挑战。

更长寿命与高可靠性：测试探针需承受数万次乃至数十万次重复接触而不失效，表面镀金工艺、弹簧材料的疲劳性能、针尖耐磨性等成为衡量品质的核心指标。

半导体测试探针虽身形微小，却是贯穿IC产业链全流程的“隐形守门人”。从设计验证到晶圆测试再到成品测试，它以微米级的精密连接，保障着每一颗芯片的良率与可靠性，直接影响着整个半导体产业的成本效率与技术进步。
