华为Mate80系列[敏感词]的 “三芯片” 策略，暗藏着对半导体制造规律的深刻把握。

基础版搭载的麒麟9020芯片，以成熟制程实现 “高良率、低成本” 的平衡，为 4699 元的起售价提供了空间；

而作为[敏感词]主角的麒麟9030，凭借 2.75GHz 超大核频率与 Mailoon935 GPU，实现了国产工艺在漏电控制与电压管理上的突破；

ProMax 机型专属的麒麟9030Pro，则是通过 “晶圆核心区域特挑” 实现的性能升级，确保高负载场景下的稳定性。这三级芯片的精准划分，本质上是对 “制造差异” 的精细化利用 —— 而发现这种差异的[敏感词]道关卡，正是半导体探针。

在麒麟芯片从晶圆到成品的旅程中，测试针扮演着不可替代的“质量守门员”。要理解其重要性，首先要了解其精密的结构。

1.探针的精密结构

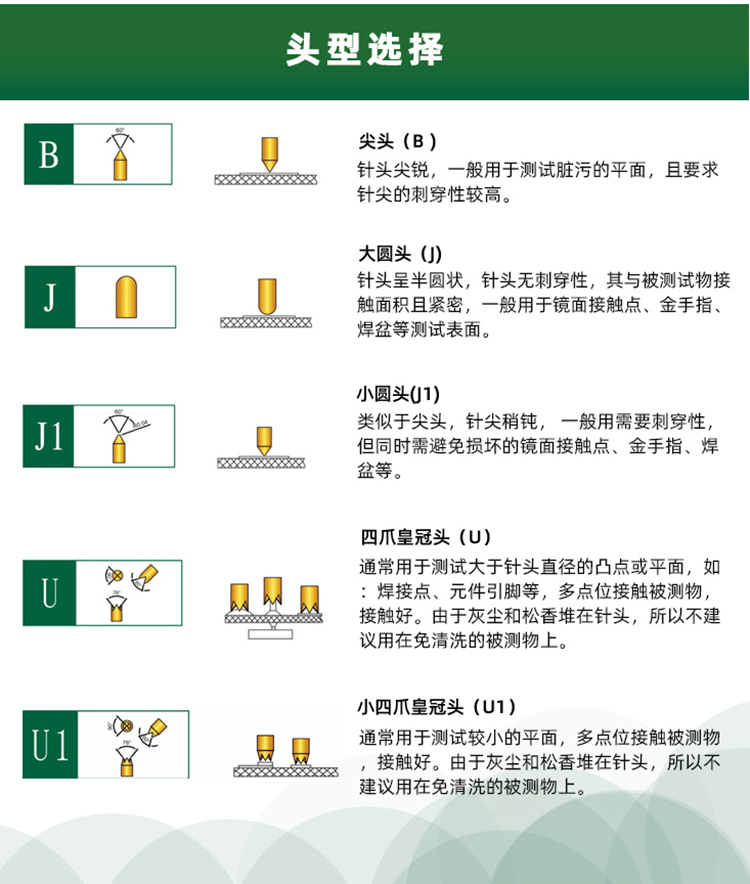

半导体探针是一种高端精密电子元器件，也称“双头测试探针”。从结构上看，它一般由针头、针管、弹簧三个基本部件经精密仪器铆压预压之后形成。按结构可分为双头—单动探针、双头—双动探针等系列。常用内针头型有B、J、J1、U、U1等。由于半导体产品尤其是芯片尺寸非常细微，探针的尺寸需达到微米级别。

2.探针作用：精准触摸与信号传输

测试探针的核心作用，是在芯片制造完成后，通过微小的针头与芯片的接触点进行物理连接，向芯片内部传递测试信号并读取反馈数据。这一过程不仅验证了芯片功能是否正常，还能检测出潜在的制造缺陷。可以说，每一颗成功出厂的芯片，都离不开测试探针数万次的“精准触摸”。

支撑这一“精准触摸”的，需要对探针结构和工艺的积累。先得利作为一家超过40年拥有“全自营规模化”探针生产线，专注各类测试探针研发制造的[敏感词]高新技术企业。通过严选优质的材料、精益的镀层处理和精密组装工艺，此类测试探针可加工的小直径：针头φ：0.06mm/针管φ：0.10mm。

3.在Mate80芯片上的三大关键应用

对于Mate80系列而言，测试针的检测直接决定了终产品的性能分级与成本控制：

良率筛选：麒麟9020的高良率，得益于测试针的早期筛查，能快速剔除漏电超标、电路异常的晶粒，避免后续无效的封装成本。

性能分级：9030与9030Pro的区分，依赖测试针在宽温域内精准捕捉芯片在高负载下的功耗与信号稳定性。表现优异的“潜力股”被标记为9030Pro，用于高端机型。

工艺验证：麒麟9030的高频突破，背后是测试针对国产新工艺的“压力测试”，通过模拟[敏感词]场景验证了晶体管漏电控制技术的可靠性。

随着芯片制程向3nm以下迈进，以及3D封装技术的普及，测试针技术正面临“三超”挑战：超密集间距、超高频率、超长寿命。这不仅是探针厂商的课题，更需要与芯片设计环节深度联动。对于志在冲击[敏感词]的华为而言，掌握并引领这套精密的测试语言，将是其未来旗舰能否持续领先的必答题。
